铝棒超声波自动探伤设备

铝棒超声波自动探伤设备介绍

飞泰检测生产的这款铝棒超声波自动探伤设备适用于直径Φ254-Φ330的铝棒探伤检测，探伤标准全、探伤速度快、探伤精准度高，自动化程度高，可根据企业具体要求定制。

铝棒探伤采用离线检测，将铝棒放至不锈钢水箱里面的滚轮上，然后启动探伤，辊轮由变频调速电机控制将铝棒旋转，探头由伺服驱动电机控制的检测主机从一侧进入探伤区域对铝棒进行检测，完成对铝棒的全覆盖检测，根据有无缺陷给出声光报警信号并自动存储检测信息，检测完毕探伤主机快速回位并将铝棒取出，视铝棒有无缺陷,分别落到正料槽或废料槽，然后进入下一个循环。

铝棒超声自动探伤设备整个检测过程采用PLC控制，可实现自动、手动、半自动等控制方式探伤，具备空负荷模拟生产功能。

铝棒超声波自动探伤设备的主要组成部分

⑴4通道数字智能超声探伤仪

⑵4通道组合探头

⑶旋转辊道

⑷探头行走机构

⑸电控系统

⑹升降装置与探头调节装置

⑺不锈钢水箱（或者有机玻璃）

⑻气路系统

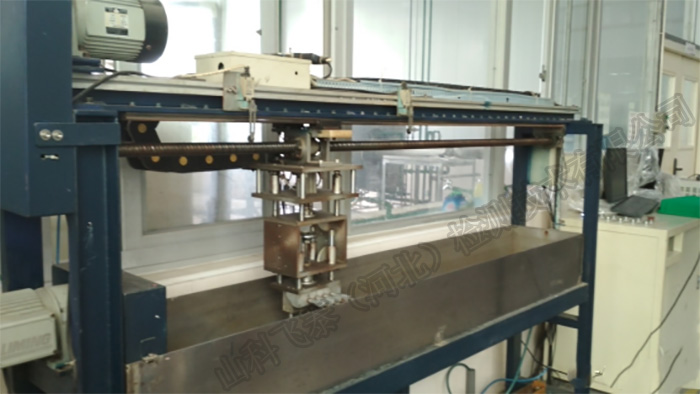

铝棒超声自动探伤设备侧面

铝棒探伤规格要求

直径范围：254～330mm

长度范围：6500mm

弯曲度：≤1.5mm/m

直径公差：≤1%D(铝棒外径)

椭圆度：≤1.5%D(铝棒外径)

铝棒的表面状态：平滑光亮加工面

常规温度：＜65ºC

铝棒超声波自动探伤设备主要技术参数

探伤方法：超声---4通道铝棒旋转探头行走---水浸式

探伤精度： Ø 254--Ø 330mm规格时，执行ASTM B594中A级

检测灵敏度：最高精度平底孔Ø2mm

信噪比：≧8dB；

稳定性：<2dB；

漏报率：0；

误报率：≤1%；

探伤速度：0-2米/分钟无级可调

人工伤的类型：执行ASTM B594标准中A级

探伤标准：执行ASTM B594标准中A级

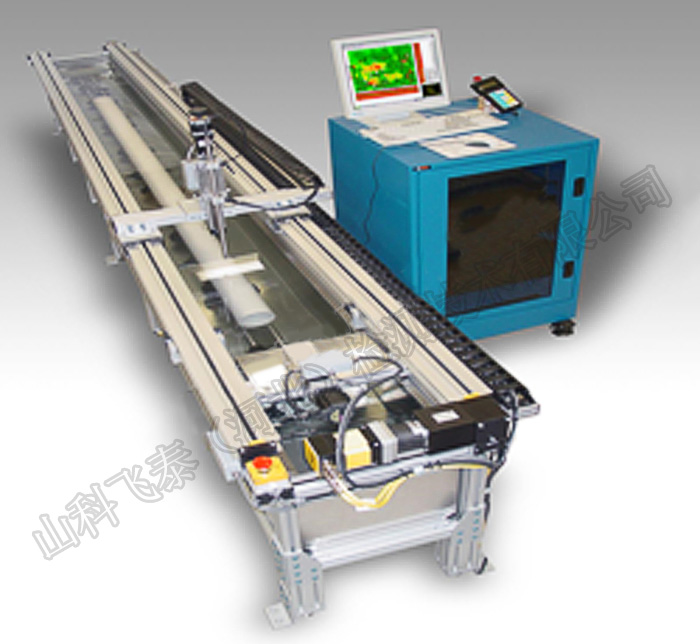

铝棒超声波自动探伤设备总体示意图

数字智能四通道超声仪器

超声自动探伤设备为基于工业级PC机的控制，采用Win7/Win10操作系统，并保留计算机的各种周边设备接口。具体参数如下：

(1)超声仪器：4通道数字式超声波探伤仪。

(2)探伤仪类型：完全数字化仪器，采用Win7/Win10操作界面。

(3)数据采集：具有采集和保存每个通道每次探伤波形的能力。

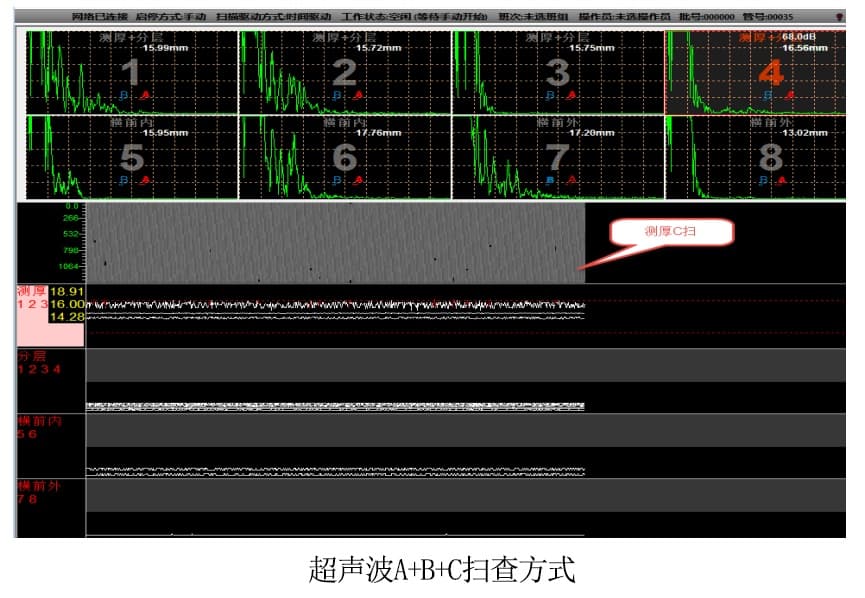

(4)显示方式： A型扫描图像和B型扫描图像显示。

(5)扫查覆盖率：为确保检测时超声声束能扫查到工件的整个被检区域（内外部纵、横向缺陷及壁厚），探头的螺旋扫查覆盖率应大于110％。

(6)缺陷定位示意图标记与气瓶实际缺陷部位误差小于20㎜范围内。

(7)灵敏度余量：Φ279×10标准样管环向外侧0.6×30㎜人工凹形槽，反射波至基准高度为80％时大于18 dB，其噪声信号不超过10%。

(8)探伤仪、探头应符合NB/T47013.3-2015 《承压设备无损检测第三部分：超声检测》3.2条要求。

(9)缺陷记录：扫差范围内缺陷深度、位置、数量、波形幅度等数据。

(10)检验线速度： 0～60 m/min（每个通道/探头）同步可调

(11)计算机存储量不得小于200万支铝棒溯源的检测数据和报告资料。

超声探伤设备性能和结构

(1)设备具有根据棒料大小不同调节的上、下料装置以及检测探头。

(2)设备具有自动分选、自动标记、头尾信号切除形成检验记录和报告的功能，存储系统可至少存储一个月的检验记录和报告。

(3)设备发现铝棒缺陷时具有声光报警功能。

(4)设备具有防超标铝棒进入的防护装置。

(5)设备具有支数记数和测速显示功能。

(6)探伤仪器应采用先进的相关报警电路技术，能有效抑制探伤现场的外来干扰，提高检测报警可靠性。

铝棒超声波自动探伤设备主体示意图

铝棒超声自动探伤设备检测能力，产量详细计算

按每天工作7h（仪器预热、更换探头和吊装铝棒减去1h），一年按220天计，探伤速度按5min/支（除去铝棒之间的时间间隔），设备作业率70%，设备检测能力为：m/y ==60X7X220X0.7/5==12936（支/年）。

超声自动探伤设备分交原则

飞泰检测负责机组从上料辊道及料台至下料及料台全过程的设备及材料。包括机械设备、配电系统、自动化系统、液压系统及润滑系统。机组本身的安全防护和重要的地脚螺丝及特殊垫板也由我们负责。

我们负责机组调试和生产过程当中的专用工具、专用维护工具和吊具。

我们负责设备的设计、调试、安装、培训等事项。

设备供货的通用原则

(1)我们对所供货设备的完整性、先进性及可靠性负责。

(2)构成整个供货设备的设备单元、部件及材料均应反映到设备分交表中。

(3)由于我们的原因而引起增加供货范围中的设备及零部件的数量，由我们负责提供。

(4)从TOP点至设备上各部位的介质管线的配管、辅件、联接件等均由卖方供货。

机械设备所需的介质（包括水、气等）管线接口（TOP）位于设备旁附近一米处，其范围内管路设计与供货由我们负责。买方负责接到TOP点前。

铝棒超声自动探伤设备售后服务体系

我单位将提供1年的设备和仪器免费维修服务保质期。在保质期内属乙方责任需进行维护处理的事项，乙方应得到甲方书面通知后8小时内做出回应，24小时内提出解决方案或到现场进行维护。

对客户使用中发现的产品质量问题，首先由售后人员负责与客户沟通，沟通完反馈给公司，由售后小组进行分析确认。根据不同原因造成的质量问题分别处理，专业维修工程师可在24小时之内到达现场，并应对故障进行及时检修，由此产生的一切费用均由本单位承担，不再向用户收取费用。

质量保证期期满后我公司承诺继续向采购人提供设备维修、技术支持、设备升级等服务，其发生的费用，我单位承诺按最低标准收取，我公司承诺软件2年内免费升级，软硬件终身维护、维修，出质保期后保证设备正常使用。
