高压气瓶超声波自动探伤设备

高压气瓶超声波自动探伤设备介绍

本款高压气瓶超声波自动探伤设备是我公司自主研发自动探伤设备系列中的一种，主要用于高压气瓶、天然气钢瓶的无损探伤及瓶壁测厚。气瓶无损探伤装置的型式为：超声波探伤装置，具有对气瓶内外表面及内部的纵向、横向缺陷的双向自动探伤的功能。

本款探伤设备自动化程度高，探伤速度快Φ178×10×1200㎜单只气瓶检测全过程约40秒左右，Φ279×10×1200㎜单只气瓶检测全过程约45秒左右，检测覆盖率高达110%，飞泰检测可以根据企业具体要求定制，探伤功能及参数要求符合国家标准，并可协助办理生产许可资质。

设备详细介绍及报价请联系  李经理189-311-80976

高压气瓶超声波自动探伤设备应用领域

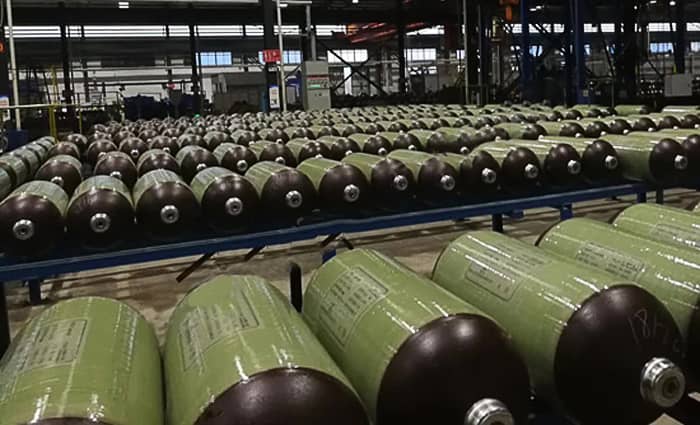

能源、交通、化工、消防、石油、船舶、城建、行业压力钢瓶铝瓶以及运输瓶罐产品的无损探伤检测

高压气瓶超声波自动探伤设备技术参数

1,探伤速度：0～2m/min

2.探伤管径：200～400mm

3.气瓶壁厚：3-12mm

4.气瓶质量：<500kg

4,稳定性：≤2dB

5.执行标准：NB/T 47013.GB/T5777-2008(L2级槽伤),YB/T4082-2011

6.测厚精度：显示精度0.01mm,动吞精度±0.05mm

7.定位精度:≤25mm

高压气瓶超声波自动探伤设备性能描述

该设备采用水柱法超声波探伤，包括横向2组、纵向2组、测厚1组,共5组探头,对气瓶直线部分进行全覆盖探伤。探头采用线聚焦方式,探伤灵敏度高。设备由多通道数字全自动超声波检测仪、显示系统、操作台、机械传动装置、数据报告打印系统等组成。

高压气瓶超声波自动探伤设备检测工艺

对气瓶直线段部分进行双向（纵向和横向）超声波探伤，自动检测内、外表面及内部的纵向、横向缺陷，自动检测钢瓶壁厚。

1、旋转夹起机构气瓶到检测位置时,由气动元件将其夹起,使探头能够自动或手动跟踪气瓶曲面进行无损检测，旋转辊道由电机驱动实现钢管原地匀速平稳地旋转。配合探头扫查行走机构实现螺旋式对气瓶100%扫描。旋转速度可通过操作台上的旋钮进行调节。

2、探头扫查行走机构在气瓶原地旋转的情况下，调节行走机构的速度可实现气瓶螺旋扫测,螺距的大小结合旋转速度与行走机构速度适当调节，在保证不漏检的情况下，尽可能高地提高探伤速度以满足生产进度的需要，行走机构的速度由操作上的旋钮调节。

3、探头升降机构根据气瓶大小的不同，适当调节行走机构中横梁的高度，保证探头压下后松紧适宜。

4、探头起落装置用汽缸控制其动作，可使探头跟踪气瓶曲面进行扫查探伤。可手动、自动跟踪选择。

5、气瓶传输装置由电机驱动，运输检测和待检测的气瓶。

6、操作台用于进行探伤设备的控制实现全自动、手动控制气瓶的超声波探伤。S7-200PLC作为主要控制系统实现对传输辊道、探头扫查行走结构、气瓶旋转辊道的控制。

7、超声波探伤仪器为32通道仪器实现对气瓶的超声波检测，10通道用于纵向探伤，16通道用于横向探伤，6通道用于气瓶测厚仪器把伤信号、测厚超限信号送到S7-200PLC系统处理，系统送出检测后进行分选的信号，合格的送入合格料筐，不合格的送入废品料筐中。

高压气瓶超声波自动探伤设备质保期及售后服务

高压气瓶超声波自动探伤设备自设备合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，卖方需要立即给予免费修复或更换，此工作一般应在2—3天内完成。
