气瓶水柱法超声波探伤设备

山科飞泰气瓶水柱法超声波探伤设备介绍

探伤设备由12通道超声波检测仪器及机械部分组成。气瓶探伤测厚采用横进横出，上料装置将气瓶拨送至旋转辊道上，旋转辊道驱动气瓶原地旋转，检测探头沿直线导轨水平运动，通过感应开关感应到气瓶端部时停止，探头落下开始检测，探头沿气瓶表面直线移动，完成对气瓶瓶体部分的螺旋线式全覆盖扫查。探头与气瓶探伤表面以水做为耦合剂。扫查完毕下料装置动作将气瓶拨送至下料台架，根据有无缺陷将气瓶送至正废品料槽。

水柱法超声波探伤技术说明

探伤设备采用水柱法耦合的方式进行超声探伤。实际探伤时气瓶表面和超声探头之间有一个约70mm的水腔，水腔内部充满水，形成稳定耦合层，该水层能很好的起到耦合作用；探伤时超声探头发射超声波通过楔块、水层入射到气瓶瓶体中，当检测到缺陷时，超声反射波沿原路返回被超声探头接收到，通过超声仪器及时发出声光报警。

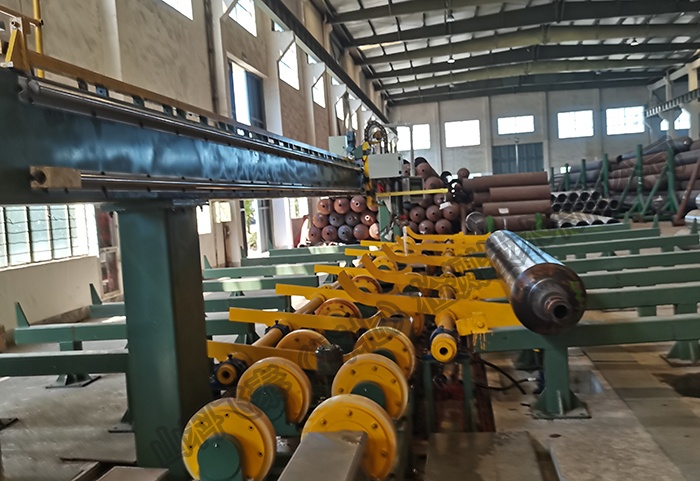

气瓶探伤现场

设备共有2个探头块，每个探头块内包含纵向检测探头2通道，横向检测探头2通道，测厚直探头1通道。

● 纵向检测采用垂直于气瓶轴线方向并对气瓶截面圆心有一定偏角的发射方式在气瓶管壁内形成周向横波，这种横波探伤对沿气瓶轴向的缺陷具有较高的探伤灵敏度；该设备采用两个纵向探头分别在气瓶管壁内形成顺时针和逆时针的周向横波，两个周向横波线探头检测纵向缺陷共用4个通道（每组探头2个通道，共2组）。

● 横向检测采用垂直于气瓶周向方向并对气瓶截面圆心有一定偏角的发射方式在气瓶管壁内形成轴向横波，这种横波探伤对沿气瓶周向分布的缺陷具有较高的探伤灵敏度；该设备采用两个横向探头分别在气瓶管壁内两个方向形成轴向横波，两个轴向横波线探头阵列检测横向缺陷共用4个通道（每组探头2个通道，共2组）

气瓶探伤基本要求

● 气瓶直径：φ100～850 mm

● 气瓶壁厚： 3.0～45mm

● 气瓶长度： 600～13000mm

● 材料：钢瓶、铝瓶、合金气瓶、缠绕气瓶

● 气瓶表面状态：平整热加工面

● 气瓶弯曲度：≤ 2mm/M；整根测试气瓶长度方向切向弯曲不超过5毫米

● 检测范围：气瓶直段部位110% 覆盖。

● 检验线速度： 0～60 m/min

● 两端周向缺陷最大盲区在30 mm以内。

● 气瓶壁厚测定误差为静态±0.01 mm；

● 检测气瓶直段部位内外纵向、横向的长度缺陷及壁厚测定等均同时进行110%的检测。

超声波仪器参数

● 检测范围：(0~1200)mm

● 重复频率：(50~5000)Hz

● 工作频率：(0.2~20)MHz

● 声速范围：(1000~15000)m/s

● 采样深度：500 点/通道

● 动态范围：≥32dB

● 垂直线性误差：≤2.5%

● 水平线性误差：≤0.1%

● 分 辨 力：>32dB(5P14)

● 灵敏度余量：>60dB(深 200mmФ2 平底孔)

● 电噪声电平：≤20%

● 工件范围：超声最小直径6mm，厚度最小2mm

山科飞泰探伤设备可以根据客户具体需求定制，欢迎电话咨询！
