无缝管多通道超声波探伤设备

无缝管多通道超声波探伤设备介绍

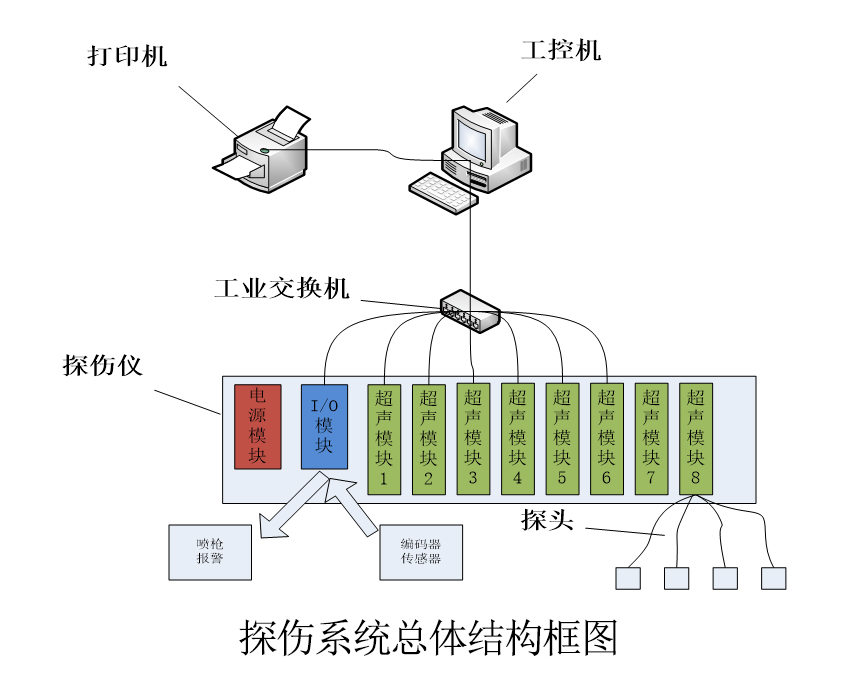

本款无缝管多通道超声波探伤设备是我公司生产自动探伤设备系列中的一款，适用于直径Φ110-Φ360各种碳钢、不锈钢、合金钢制成的无缝钢管的缺陷检测，采用32多通道超声波探伤仪，各通道独立控制延迟、宽度和门槛值，可根据需要随时扩展通道数，其中用于检测纵向标准伤的探头共12个通道、用于检测横向标准伤的探头共16个通道、测厚探头4个通道。多通道超声波探伤设备可以从多个方向共同对无缝管进行检测，探伤速度快、探伤精准。

飞泰检测生产的超声波自动探伤设备全部通过国家检测中心认证，其中近十余项达到国内先进水平，现有成套设备在100多家大中型钢管厂使用，备受好评，是国内少数可以制造完成成套探伤设备的企业。

设备详细介绍及报价请联系  李经理189-311-80976

超声波探伤设备探伤方法说明

超声波是一种机械波，通过探头向无缝管中发射超声波，超声波在钢管中传播遇到空气会发生反射与折射，探头会接收到这些信号，那么缺陷回波的行程短，依次在设备上体现出来就能判断是否有缺陷形成了。如果钢管中没有缺陷的话，超声波传播的钢管另一端会发生反射，被探头捕捉后，根据波在材料中的声速与实际检测时发射波与接收回波之间所耗的时间来判断出材料的厚度。

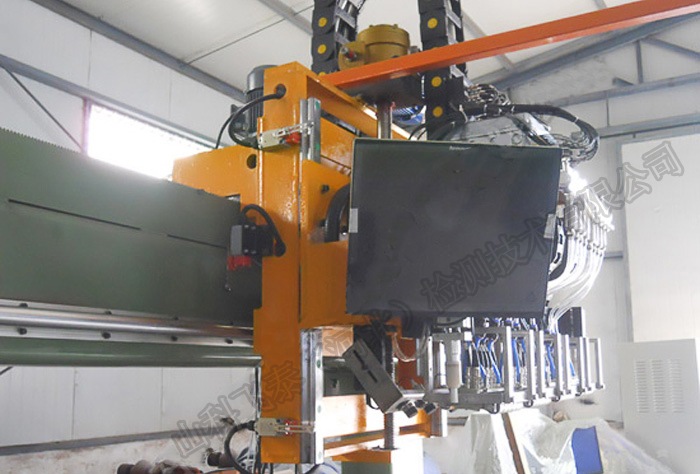

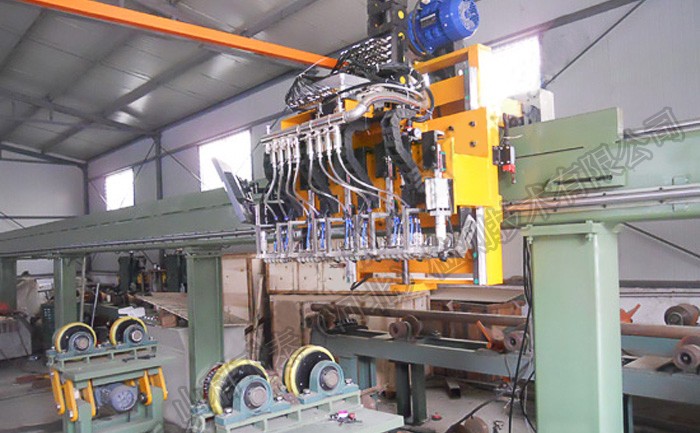

探头检测系统展示

无缝管多通道超声波探伤设备主要参数

1、无缝管直径：114 – 340 mm

2、无缝管长度：6.0 –13 m

3、无缝管壁厚：5 – 40.0 mm

4、检测缺陷类型：无缝管纵向、横向缺陷、测厚

5、检测速度：1-6米/分钟

6、信噪比：≥8dB

7、水平线性：   ≤1%

8、垂直线性：≤3%；

9、设备占地约：长20m X宽8m X高2.5m

10、采用中文操作平台，操作者能在屏幕上看到中文检测结果

11、设备符合《中华人民共和国环境保护法》

无缝管多通道超声波探伤设备优点

无缝管多通道超声波探伤设备采用全自动检测工艺，能实现在钢管两个相反方向上进行无损检测，由于采用液浸探伤使超声波发射与接收稳定，提高了超声波探伤可靠性。仪器具有扩展性，可根据用户的实际需要，在检测时需增加通道时可以对通道数进行扩充。特别适合用于制造工业用的无缝钢管、石油管、钢棒、气瓶等超声波探伤。

检测标准

◆NT/T47013.3-2005超声检测

◆ASTM 213M《金属管材超声检测方法》

◆GB/T5777-2008《无缝钢管超声波探伤检验方法》

◆YB/T4082-2000《钢管自动超声探伤系统综合性能测试方法》

◆ASTM A106美国材料标准《高温用无缝碳素钢管》

无缝管多通道超声波探伤设备质保期及售后服务

(1)我方对所供货设备的完整性、先进性及可靠性负责。包括主机辅机所需要的机械设备、配电系统、自动化系统及随机所带的工具等。

(2)由于我方的原因而引起增加供货范围中的设备及零部件的数量，由我方负责提供。设备在调试期间所消耗的易损件等由我方负责。

(3)设备自合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，我方需要给予免费修复或更换，此工作一般应在2—3天内完成。（人为损坏除外）。

飞泰是一家检测仪器企业，依托山东省科学院的技术力量，主要从事科技成果的开发与成果转化。我们开展无损检测设备的研发和生产有20多年的历史，超声成套检测设备销售到上海、黑龙江、内蒙、江苏、浙江、四川、广东、辽宁、河北、山东、天津、湖北等地的包括上海宝钢、四川攀成钢、包钢在内的近百家企业，均通过国家检测中心认证，使用可靠，受到客户的认可和好评。
