涡流探伤设备从购买到安装流程

飞泰涡流探伤设备为交钥匙工程，飞泰负责除土建以外的所有设备的设计、制造、材料采购、标准设备供应、出厂调试、运输、现场安装、调试、设备的售后服务。买方负责土建施工，建造操作室并提供一路动力供电电源、一路照明供电电源及二路接地端；飞泰负责设备之间及其与操作室之间相关连接线路，负责该设备机上气动配管、连接头或法兰等。买方负责压缩气总气源，连接到公用介质交接点(即TOP点)。

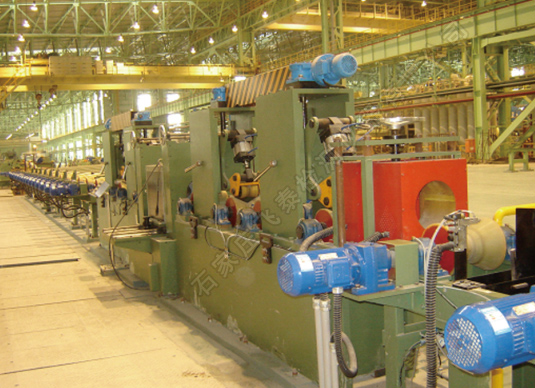

涡流探伤设备展示

双方分工原则及要求

飞泰向买方提供生产线的基本设计和详细设计，并对整个机组进行技术总负责。

买方负责生产线的工厂设计、生产辅助设施的配套设计（供电、供水、供气），土建工程设计；

设计初期，飞泰派设计人员到买方现场考察现场；在基本设计完成后，买方将派遣有关人员到飞泰进行设计联络和审查。

设计联络和审查将在飞泰进行，主要审查内容如下：

涡流探伤设备的规格及基本数据、涡流探伤设备的总装配图、涡流探伤设备的部件图、TOP点的定位、公辅介质清单、土建基础气动系统、功能描述、电气设备组成及性能。

双方设计技术资料交付与进度

一：综合资料和图纸

1.设备描述

a.每个设备的主要性能参数描述

b.TOP点的介质情况

c.TOP点最终资料

5天

2.设备布置图

a.主体设备和辅助设备的布置

b.设备的图纸与厂房的关系

7天

3.飞泰设备的供货计划

马上可交

4.设备运输、包装、储存的要求

交付前20天

5.安装计划

安装前20天

二：土建资料（包括机械和电气部分）

最终基础资料

1.基础外型、定位、标高、载荷等

2.有无特殊要求

7天

埋件图

3.包括预埋管、电缆沟、接地埋件等，包括埋件布置图

7天

螺栓布置图

4.详细的螺栓布置图和螺栓表

7天

三：机械设备、能源介质资料

设备布置图        7天

设备安装图        10天

介质系统流程图        10天

备件和易损件图纸及清单20天

全套设备清单        安装前30天

四：电气资料

01电力和自动化系统图                             7天

02供电设计所需资料，包括用电点、用电量等。  7天

03控制原理图                                              7天

04单线图                                                      7天

05控制盘、操作台等清单                              7天

06电气元件清单                                              10天

07电缆表（EXCEL 格式）                              10天

08接地要求                                              含在土建资料中

09电气设备外型图                                      10天

10柜内电气元件布置图                              15天

12操作台和端子箱的电气元件图                      15天

13端子箱接线图                                              15天

14现场传感器、电气设备等的位置图和数据      15天

15控制功能指导手册                                      25天

16应用软件和PLC控制系统描述                      25天

17备件清单                                              30天

五：安装和调试资料

安装图纸、指导手册、调试手册、安全规程、操作手册安装前30
