气瓶超声波自动测厚探伤设备

气瓶超声波自动测厚探伤设备介绍

本设备气瓶超声波自动测厚探伤设备，是专门用于气瓶检测的自动化探伤设备。该设备采用水柱法超声波探伤，包括横向2组、纵向2组、测厚1组，共5组探头，对气瓶直线部分进行全覆盖探伤，能实现气瓶内、外部纵向、横向缺陷及壁厚测定，实现在线或离线自动化检测扫查的综合设备。

设备详细介绍及报价请联系  李经理189-311-80976

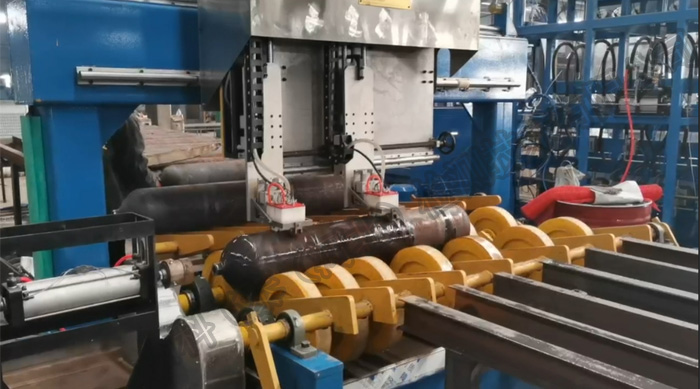

自动探伤设备探头系统展示

气瓶超声波自动测厚探伤设备应用领域

 交通、化工、消防、石油、船舶、能源、城建、行业各类中高低压力气瓶无损探伤检测

气瓶超声波自动测厚探伤设备构成

该设备由多通道组成，检测效率高，并有显示系统、操作台、机械传动装置、数据报告打印系统等组成。机械传动装置主要由旋转夹起机构、探头扫查行走机构、探头升级机构、探头起落装置、气瓶传输装置、上料和下料机械装置等部分构成。



气瓶超声波自动测厚探伤设备技术参数

1,探伤速度：0～2m/min

2,探伤管径：180～620mm

3气瓶壁厚：4-26mm

4,稳定性：≤2dB

5,执行标准：NB/T 47013.GB/T5777--2008(L2级槽伤),YB/T4082-2011

6,测厚精度：显示精度0.01mm，动态精度±0.05mm

7,端部盲区：纵向≤20mm,横向≤20mm+2T

8,定位精度：≤25mm

气瓶超声波自动测厚探伤设备检测工艺

无缝气瓶多通道全自动超声波自动探伤设备为基于工业级PC机的控制，采用WindowsXP操作系统，并保留计算机的各种周边设备接口。

1、探头升降机构：根据气瓶大小的不同可适当调节行走机构中横梁的高度，保证探头压下后松紧事宜。

2、探头起落装置：用气缸控制其动作，可使探头根器气瓶曲面进行扫查探伤。

3、操作台：用于进行探伤设备的控制，实现全自动、手动控制气瓶的超声波探伤装置，该操作装置能实现对传输辊道、探头扫查行走结构、气瓶选择辊道的控制。

4、扫查覆盖率：为确保检测时超声声束能扫查到工件的整个被检区域（内外部纵、横向缺陷及壁厚），探头的螺旋扫查覆盖率应大于探头直径的10％。

5、灵敏度余量：Φ279×12标准样管环向外侧0.6×30㎜人工凹形槽，反射波至基准高度为80％时大于18 dB，其噪声信号不超过10%。

6、检验线速度： 2.0～30 m/min（每个通道/探头）同步可调，如完成Φ279×12×1800㎜气瓶单支检测约0.5分钟左右。

气瓶无损探伤检测成品展示

 检测标准

◆NT/T47013.3-2005超声检测

◆ASTM 213M《金属管材超声检测方法》

◆YB/T4082-2000《钢管自动超声探伤系统综合性能测试方法》

◆ 仪器参数：满足欧盟标准（EN12668-1），并以该标准进行检验出厂，同时可提供欧标检验证书；

气瓶超声波自动测厚探伤设备保期及售后服务

气瓶超声波自动测厚探伤设备自设备合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，卖方需要立即给予免费修复或更换，此工作一般应在2—3天内完成。
